Círculo trigonométrico: ângulos e sentidos
Quando começamos a estudar trigonometria, é comum encontrar primeiro um triângulo retângulo.
Aprendemos a identificar hipotenusa, cateto oposto e cateto adjacente e, logo depois, aparecem seno, cosseno e tangente.
Mas existe outra maneira de começar essa história.

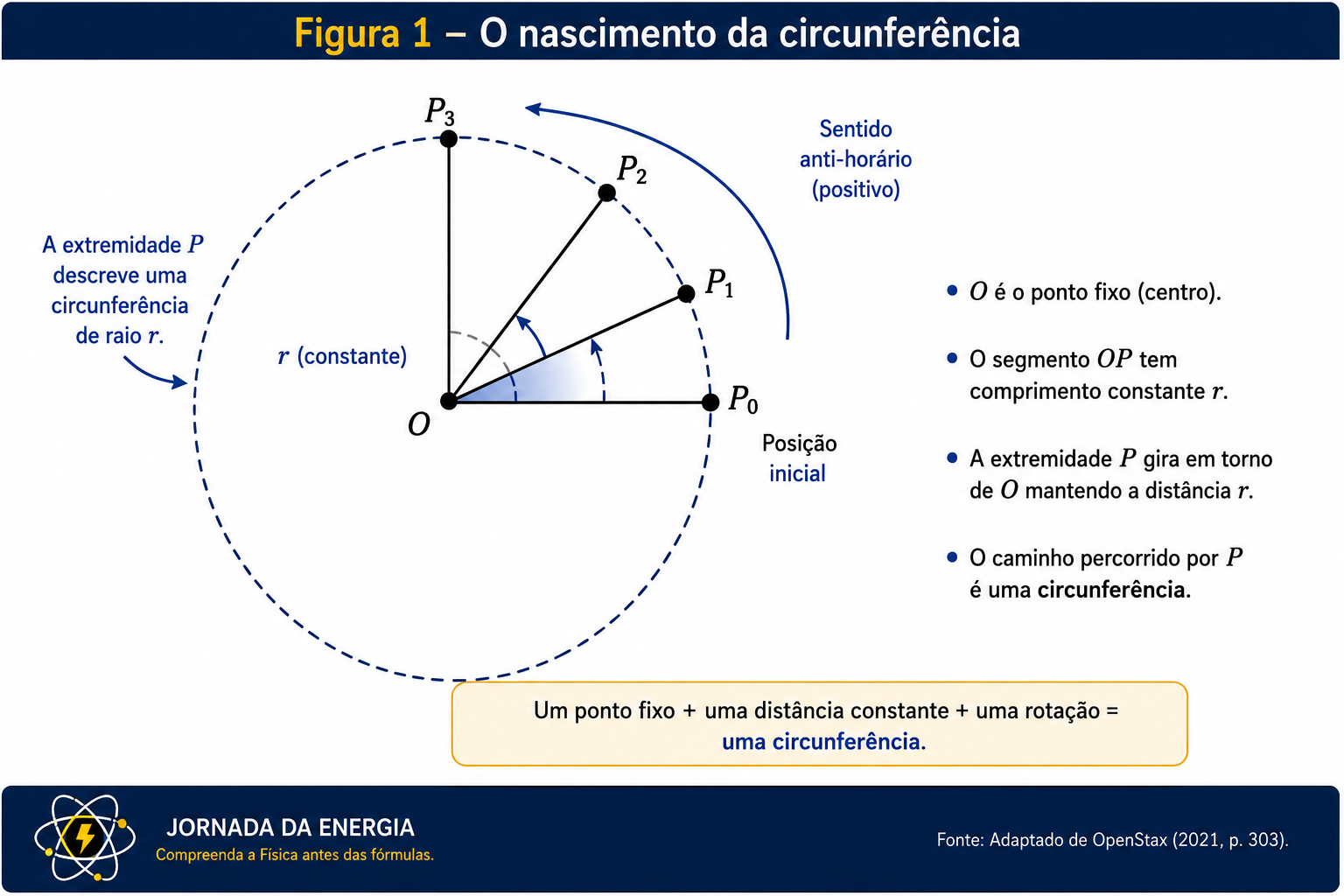

Imagine um segmento com uma das extremidades presa a um ponto.
A outra extremidade está livre para girar.
Se o segmento começar na posição horizontal e girar mantendo sempre o mesmo comprimento, sua extremidade percorrerá um caminho perfeitamente definido.
Que caminho será esse?
Uma circunferência.
Isso acontece porque, durante todo o movimento, a extremidade móvel permanece sempre à mesma distância do ponto fixo.
Essa distância é justamente o raio.
Temos, portanto, algo muito simples:
um ponto fixo + uma distância constante + uma rotação = uma circunferência.
É dessa geometria que nasce o círculo trigonométrico.
Ele não foi escolhido arbitrariamente para organizar ângulos ou criar uma tabela de valores.
O círculo aparece naturalmente quando queremos acompanhar uma direção que pode girar continuamente.
E essa possibilidade de continuar girando será fundamental.
Um triângulo retângulo permite compreender muito bem ângulos entre 0° e 90°.
O círculo, porém, permite acompanhar o movimento além de 90°, passar por 180°, 270°, completar 360° e continuar girando quantas voltas quisermos.
Mas ainda falta uma escolha importante.
Qual deve ser o tamanho desse círculo?
Na trigonometria, escolhemos um círculo muito especial:
raio = 1.
Esse círculo, centrado na origem do sistema cartesiano e com raio unitário, constitui a base para definir seno e cosseno a partir das coordenadas de um ponto sobre a circunferência (OPENSTAX, 2021).
E essa escolha transforma toda a geometria.
Por que o raio vale 1?
Na Figura 1, o segmento poderia ter qualquer comprimento.
Se mantivéssemos esse comprimento constante durante a rotação, sua extremidade continuaria descrevendo uma circunferência.
Então, por que a trigonometria escolheu justamente:
r = 1?
Porque o número 1 simplifica profundamente a relação entre o ângulo, o círculo e suas projeções.

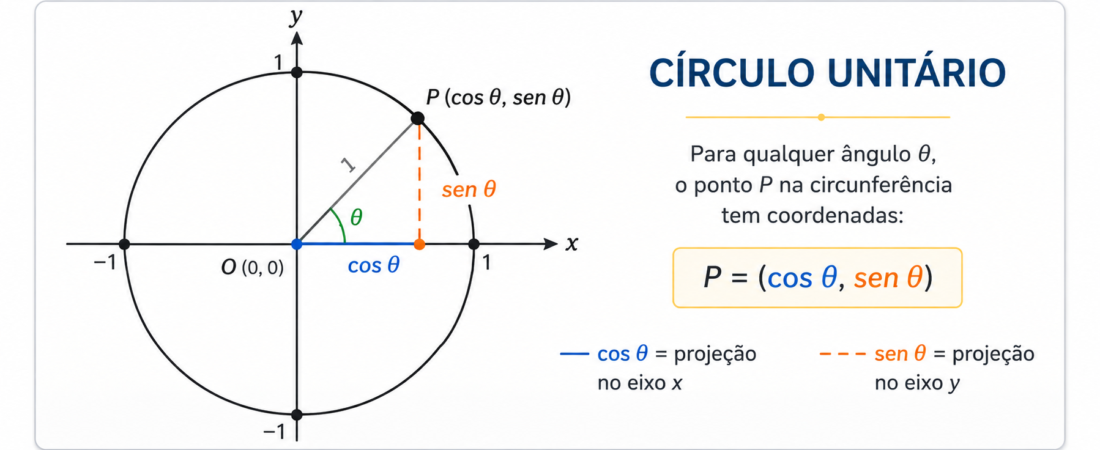

Um círculo de raio 1, centrado na origem do sistema de coordenadas, recebe o nome de círculo unitário.
É ele que utilizamos como base para definir seno e cosseno no círculo trigonométrico (OPENSTAX, 2021).
Considere um ponto P sobre esse círculo.
O segmento que liga o centro O ao ponto P sempre terá comprimento:
OP = 1
Quando esse segmento forma um ângulo θ com o eixo horizontal, podemos projetar o ponto P sobre os eixos x e y.
Surgem então duas coordenadas:
P = (x, y)
Como o raio vale 1, essas coordenadas passam a corresponder diretamente aos valores do cosseno e do seno do ângulo:
x = cos θ
y = sen θ
Portanto:
P = (cos θ, sen θ)
Essa é uma das ideias fundamentais do círculo trigonométrico:
cada ângulo determina um ponto no círculo, e a posição desse ponto contém os valores de seu cosseno e de seu seno (OPENSTAX, 2021).
Mas o raio unitário produz ainda outra simplificação muito importante.
A medida de um ângulo em radianos é definida pela razão entre o comprimento do arco s e o raio r:
θ = s / r
Como no círculo unitário:
r = 1
temos:
θ = s
Isso significa que, quando o ângulo é medido em radianos, o valor numérico do ângulo é igual ao comprimento do arco correspondente no círculo unitário (OPENSTAX, 2021).
O raio 1, portanto, não é apenas uma escolha conveniente.
Ele cria uma ligação direta entre ângulo, arco, coordenadas, seno e cosseno.
E agora surge a próxima pergunta:
de onde começamos a medir esse ângulo e para que lado ele cresce?

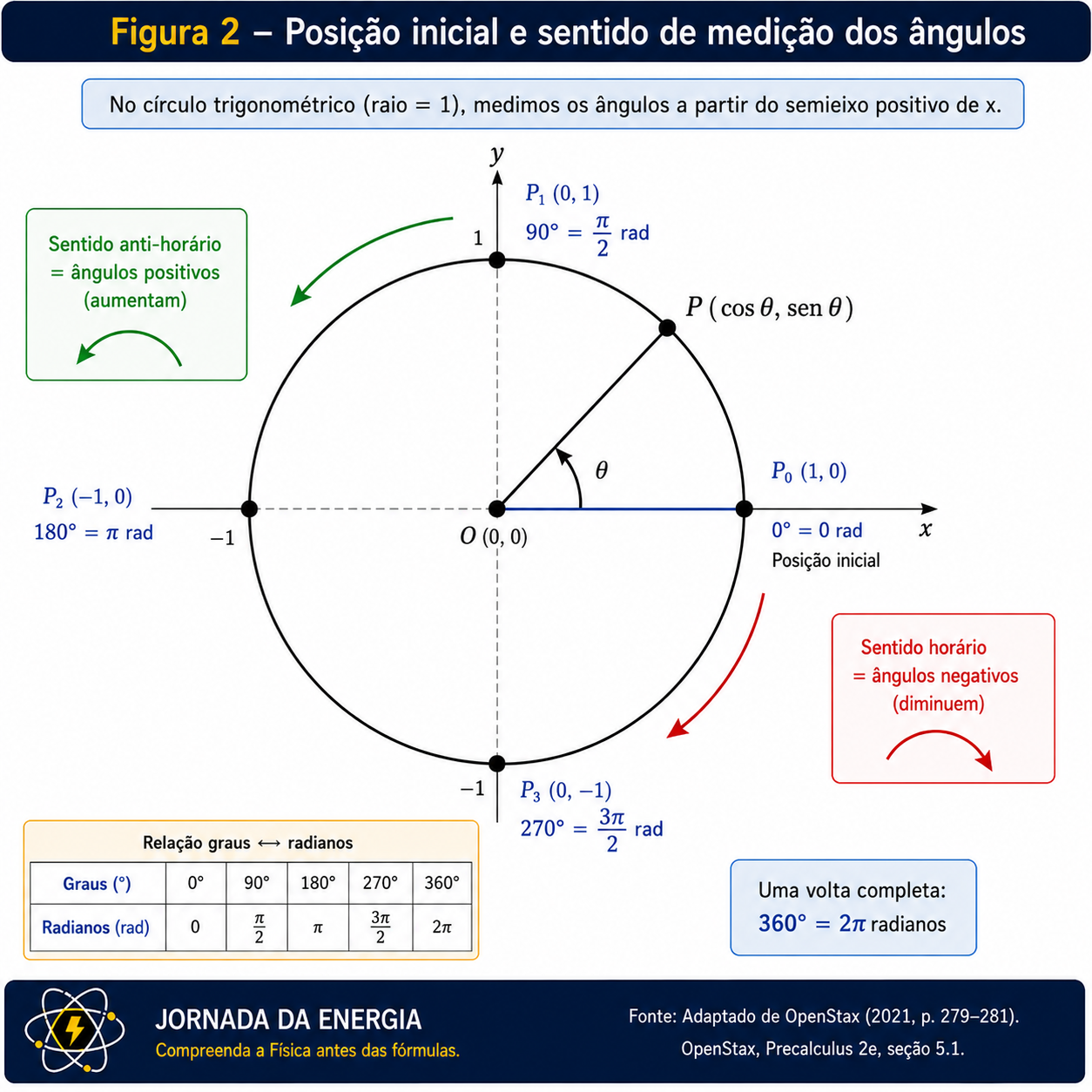

Onde começa o ângulo?
Já temos um círculo de raio 1, centrado na origem de um sistema de coordenadas.
Mas, para utilizar esse círculo como instrumento matemático, precisamos estabelecer duas convenções:
onde começamos a medir o ângulo?
e
em que sentido ele aumenta?
No círculo trigonométrico, a posição inicial é definida sobre o semieixo positivo de x, isto é, no ponto:
P = (1, 0)
Nessa posição:
θ = 0°
ou, em radianos:
θ = 0
A partir daí, imaginamos o segmento OP girando em torno da origem.
Por convenção, quando o movimento ocorre no sentido anti-horário, o ângulo é considerado positivo.
Quando ocorre no sentido horário, o ângulo é considerado negativo.
Essa forma de representar um ângulo, com vértice na origem e lado inicial sobre o semieixo positivo de x, é chamada de posição padrão (OPENSTAX, 2021).
Assim, partindo de 0° e girando no sentido anti-horário:
1/4 de volta → 90°
1/2 volta → 180°
3/4 de volta → 270°
1 volta completa → 360°
Em radianos, essas mesmas posições correspondem a:
0° = 0
90° = π/2
180° = π
270° = 3π/2
360° = 2π
Uma volta completa, portanto, pode ser descrita tanto como 360° quanto como 2π radianos (OPENSTAX, 2021).
Mas o movimento não precisa parar em 360°.
Se continuarmos girando, podemos chegar a 450°, 720° ou qualquer outro ângulo.
Da mesma forma, podemos girar no sentido horário e obter ângulos como −30°, −90° ou −180°.
Isso revela uma característica importante do círculo trigonométrico:
um ângulo não representa apenas uma abertura; ele pode representar uma rotação.
E, quando acompanhamos essa rotação, o círculo passa naturalmente por quatro regiões.
São os quatro quadrantes.
Os quatro quadrantes
Os eixos x e y dividem o círculo trigonométrico em quatro regiões chamadas quadrantes.
Eles são numerados seguindo justamente o sentido positivo dos ângulos, isto é, o sentido anti-horário:
1º quadrante → entre 0° e 90°
2º quadrante → entre 90° e 180°
3º quadrante → entre 180° e 270°
4º quadrante → entre 270° e 360°
Os pontos localizados exatamente sobre os eixos — como 0°, 90°, 180° e 270° — não pertencem a nenhum quadrante.
Mas os quadrantes não servem apenas para dividir o círculo em quatro partes.
Eles nos dizem algo sobre as coordenadas do ponto P.
No primeiro quadrante, P está à direita do eixo y e acima do eixo x. Portanto:
x > 0 e y > 0
No segundo quadrante, P está à esquerda do eixo y, mas continua acima do eixo x:
x < 0 e y > 0
No terceiro quadrante, P está à esquerda e abaixo:
x < 0 e y < 0
E, no quarto quadrante, P volta para o lado direito, mas permanece abaixo do eixo x:
x > 0 e y < 0
Essa divisão do plano cartesiano em quatro quadrantes e a correspondência entre a posição do ponto e os sinais de suas coordenadas são fundamentais para interpretar o círculo unitário (OPENSTAX, 2021).
Agora podemos recuperar uma relação que já encontramos:
x = cos θ
y = sen θ
Isso significa que os sinais do seno e do cosseno não precisam ser decorados como uma regra independente.
Eles surgem simplesmente dos sinais das coordenadas do ponto P.
Assim:
1º quadrante → cos θ > 0 e sen θ > 0
2º quadrante → cos θ < 0 e sen θ > 0
3º quadrante → cos θ < 0 e sen θ < 0
4º quadrante → cos θ > 0 e sen θ < 0
Como x = cos θ e y = sen θ, o sinal do cosseno acompanha o sinal da coordenada x, enquanto o sinal do seno acompanha o sinal da coordenada y do ponto correspondente no círculo unitário (OPENSTAX, 2021).
Portanto, quando sabemos em qual quadrante está um ângulo, já sabemos muito sobre ele antes mesmo de calcular qualquer valor.
Mas ainda falta compreender uma relação fundamental:
como um ângulo determina exatamente as coordenadas do ponto P?

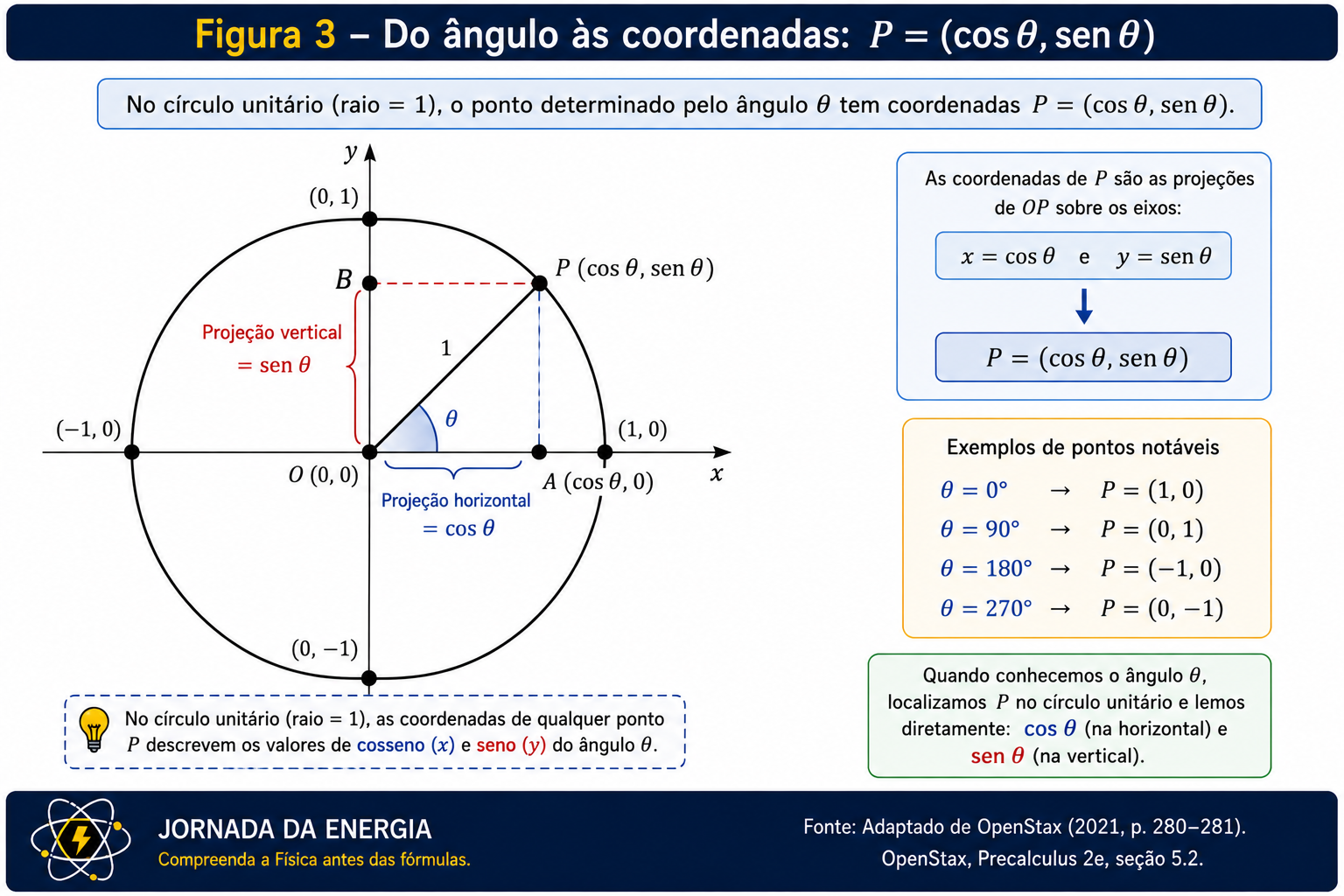

De um ângulo para um ponto
Voltemos ao segmento OP de comprimento 1.
Quando ele gira e forma um ângulo θ com o semieixo positivo de x, sua extremidade P ocupa uma determinada posição sobre o círculo.
Essa posição pode ser descrita por duas coordenadas:
P = (x, y)
A coordenada x informa quanto o ponto está deslocado horizontalmente em relação ao centro.
A coordenada y informa quanto ele está deslocado verticalmente.
Se projetarmos o ponto P perpendicularmente sobre o eixo x, obtemos sua coordenada horizontal.
Se fizermos o mesmo sobre o eixo y, obtemos sua coordenada vertical.
No círculo unitário, essas duas coordenadas possuem um significado especial:
x = cos θ
y = sen θ
Portanto:
P = (cos θ, sen θ)
Essa relação constitui uma das definições fundamentais das funções seno e cosseno no círculo unitário (OPENSTAX, 2021).
Observe o que isso significa.
Quando conhecemos o ângulo θ, podemos localizar um ponto no círculo.
E, quando conhecemos a posição desse ponto, suas coordenadas nos fornecem diretamente o cosseno e o seno do ângulo.
Por exemplo, considere:
θ = 0°
O ponto está em:
P = (1, 0)
Logo:
cos 0° = 1
sen 0° = 0
Depois de um quarto de volta:
θ = 90°
temos:
P = (0, 1)
Portanto:
cos 90° = 0
sen 90° = 1
Com meia volta:
θ = 180°
o ponto passa para:
P = (−1, 0)
e então:
cos 180° = −1
sen 180° = 0
Esses valores não precisam surgir inicialmente de uma tabela. Eles podem ser lidos diretamente da posição do ponto sobre o círculo.
É justamente essa interpretação por coordenadas que permite estender seno e cosseno para ângulos além daqueles encontrados em um triângulo retângulo (OPENSTAX, 2021).
O círculo trigonométrico transforma, assim, uma rotação em posição:
ângulo → ponto no círculo → coordenadas → cosseno e seno.
Mas, entre os pontos 0°, 90°, 180° e 270°, existem infinitas outras posições.
Como podemos descobrir as coordenadas desses pontos?

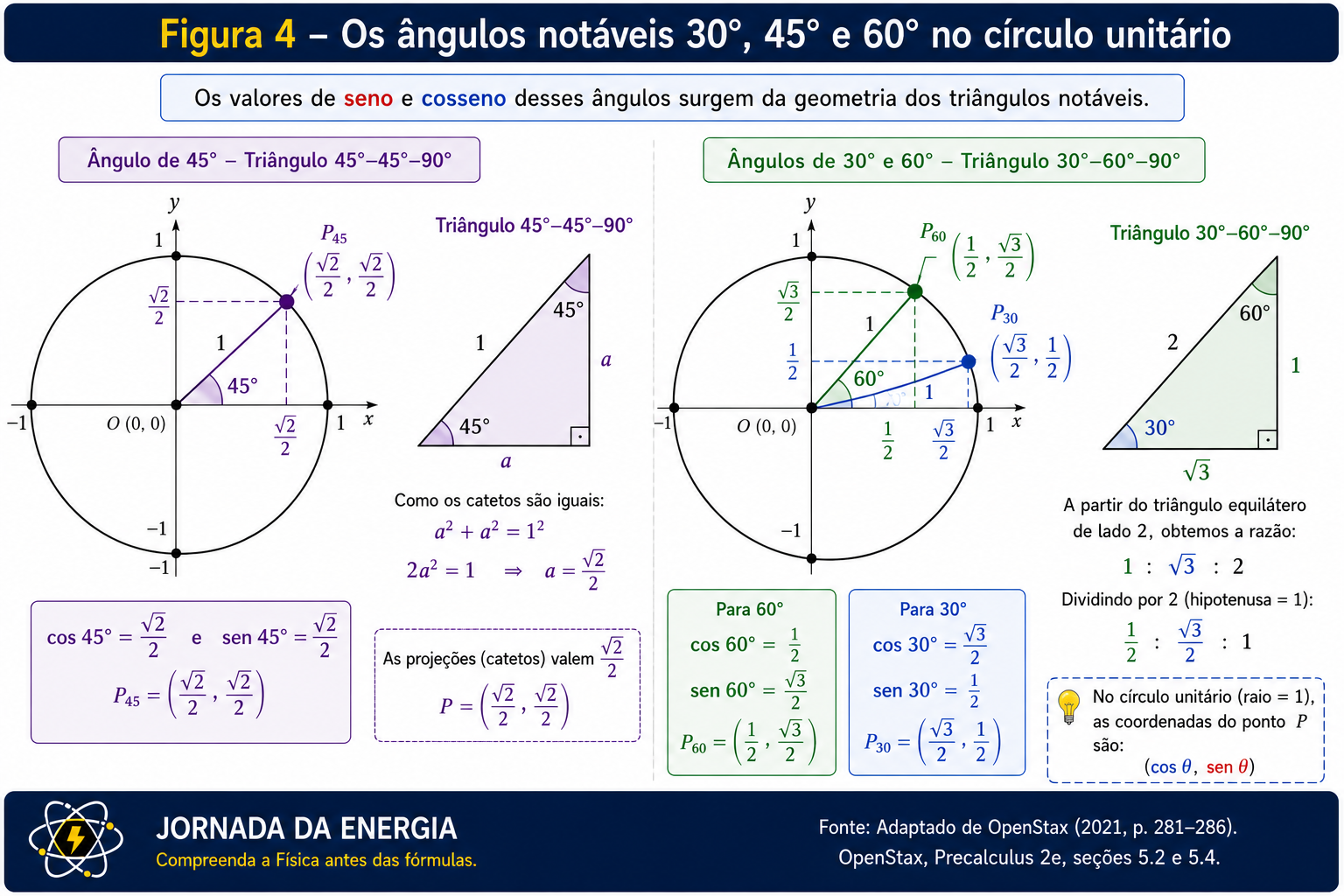

De onde vêm os valores de 30°, 45° e 60°?
Já conseguimos identificar diretamente no círculo os valores correspondentes a 0°, 90°, 180° e 270°.
Mas o que acontece quando o ponto P ocupa outras posições?
Alguns ângulos aparecem com tanta frequência na trigonometria que recebem o nome de ângulos notáveis.
Entre eles estão:
30°, 45° e 60°.
Se apenas consultarmos uma tabela, encontraremos valores como:
sen 30° = 1/2
cos 45° = √2/2
sen 60° = √3/2
Mas esses números não foram escolhidos arbitrariamente.
Eles surgem da própria geometria.
Comecemos pelo ângulo de 45°.
Considere um ponto P no círculo unitário formando um ângulo de 45°.
Ao projetarmos P sobre o eixo x, formamos um triângulo retângulo.
Como seus dois ângulos agudos medem 45°, os dois catetos possuem o mesmo comprimento.
Chamemos esse comprimento de a.
Como a hipotenusa é justamente o raio do círculo:
hipotenusa = 1
Pelo teorema de Pitágoras:
a² + a² = 1²
portanto:
2a² = 1
e:
a = √2/2
Como os dois catetos correspondem às projeções horizontal e vertical:
cos 45° = √2/2
sen 45° = √2/2
Logo, o ponto correspondente a 45° no círculo unitário é:
P = (√2/2, √2/2)
E os ângulos de 30° e 60°?
Nesse caso, podemos partir de um triângulo equilátero de lado 2.
Ao dividi-lo ao meio, obtemos dois triângulos retângulos com ângulos de 30° e 60°.
A hipotenusa mede 2, um dos catetos mede 1 e, pelo teorema de Pitágoras, o outro mede:
√3
Assim, os lados desse triângulo aparecem na proporção:
1 : √3 : 2
Se dividirmos todos os comprimentos por 2 para transformar a hipotenusa em 1, obtemos:
1/2 : √3/2 : 1
É exatamente dessa geometria que surgem os valores de seno e cosseno de 30° e 60° no círculo unitário (OPENSTAX, 2021).
Para 30°:
P = (√3/2, 1/2)
portanto:
cos 30° = √3/2
sen 30° = 1/2
Para 60°:
P = (1/2, √3/2)
portanto:
cos 60° = 1/2
sen 60° = √3/2
Esses valores podem ser obtidos a partir dos triângulos especiais 30°–60°–90° e 45°–45°–90° e relacionados às coordenadas dos pontos no círculo unitário (OPENSTAX, 2021).
Assim, não precisamos tratar os valores dos ângulos notáveis como uma coleção de números sem origem.
Eles são consequências da geometria.
O círculo não cria esses valores: ele os revela.
Por que os valores se repetem nos outros quadrantes?
Até agora, utilizamos 30°, 45° e 60° no primeiro quadrante.
Mas considere, por exemplo, dois ângulos:
30° e 150°
Eles estão em quadrantes diferentes.
Mesmo assim, existe uma relação geométrica entre suas posições.
O ângulo de 30° está 30° acima do semieixo positivo de x.
Já o ângulo de 150° está 30° antes de alcançar o semieixo negativo de x.
O ângulo de referência é o ângulo agudo formado entre o lado terminal do ângulo e o eixo x (OPENSTAX, 2021).
Para 150°, portanto, o ângulo de referência é:
180° − 150° = 30°
Observe agora os pontos correspondentes no círculo unitário.
Para 30°:
P = (√3/2, 1/2)
Para 150°:
P = (−√3/2, 1/2)
O que mudou?
A distância horizontal até o eixo y continua tendo módulo √3/2, mas o ponto agora está à esquerda da origem.
Por isso, sua coordenada x é negativa.
A altura permanece 1/2, pois os dois pontos estão acima do eixo x.
Consequentemente:
cos 30° = √3/2
cos 150° = −√3/2
enquanto:
sen 30° = 1/2
sen 150° = 1/2
A geometria do círculo explica, portanto, por que diferentes ângulos podem apresentar os mesmos valores absolutos de seno ou cosseno, mudando apenas seus sinais conforme o quadrante (OPENSTAX, 2021).
O mesmo raciocínio vale para outros ângulos.

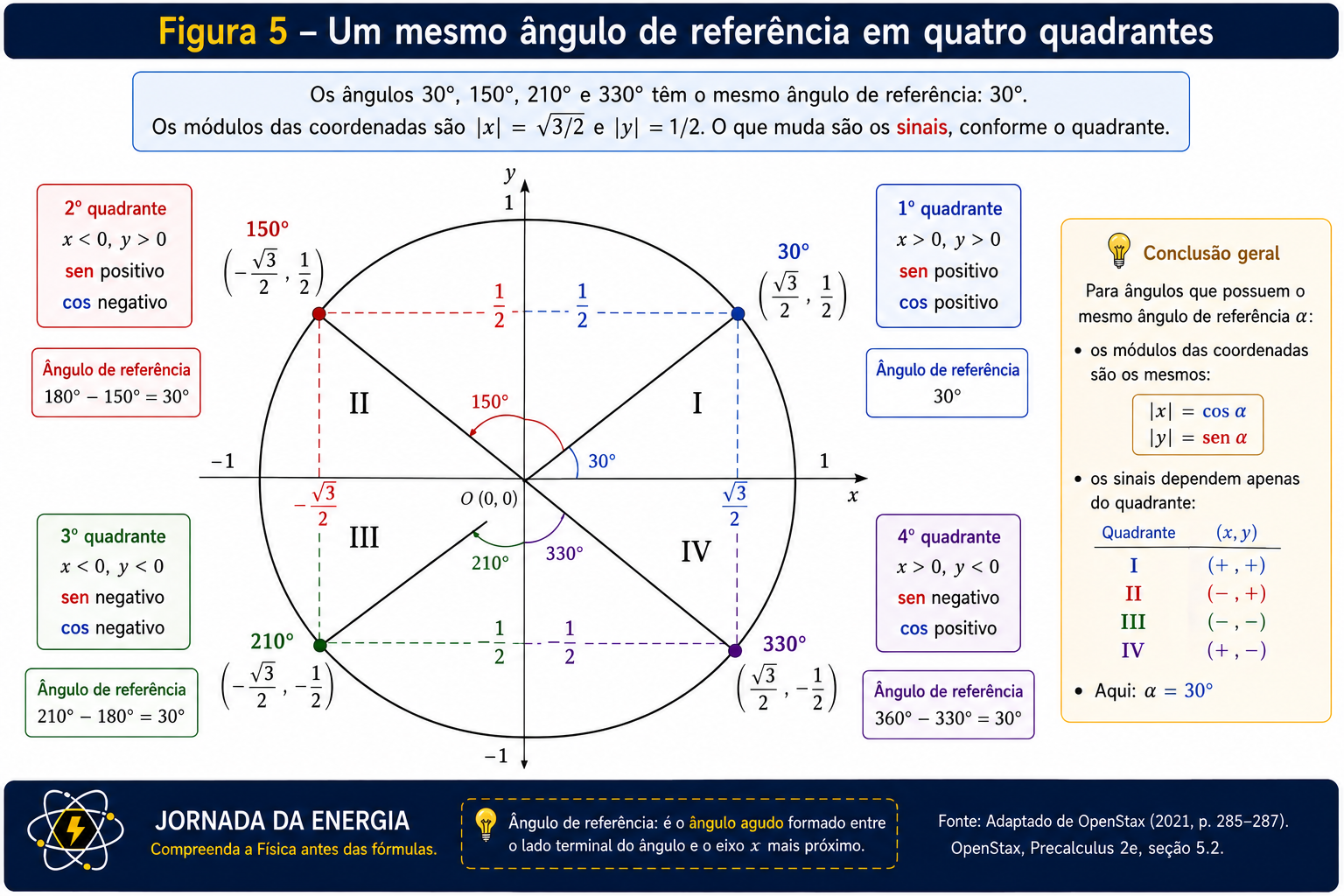

Considere quatro posições que possuem 30° como ângulo de referência:
30°, 150°, 210° e 330°.
Os módulos das coordenadas são sempre:
|x| = √3/2
|y| = 1/2
O que muda é apenas a combinação dos sinais:
30° → (√3/2, 1/2)
150° → (−√3/2, 1/2)
210° → (−√3/2, −1/2)
330° → (√3/2, −1/2)
Isso acontece porque os quatro pontos ocupam posições simétricas em relação aos eixos do sistema cartesiano.
Assim, em vez de decorar dezenas de valores independentes, podemos compreender três elementos:
o ângulo de referência + a geometria do círculo + o sinal das coordenadas.

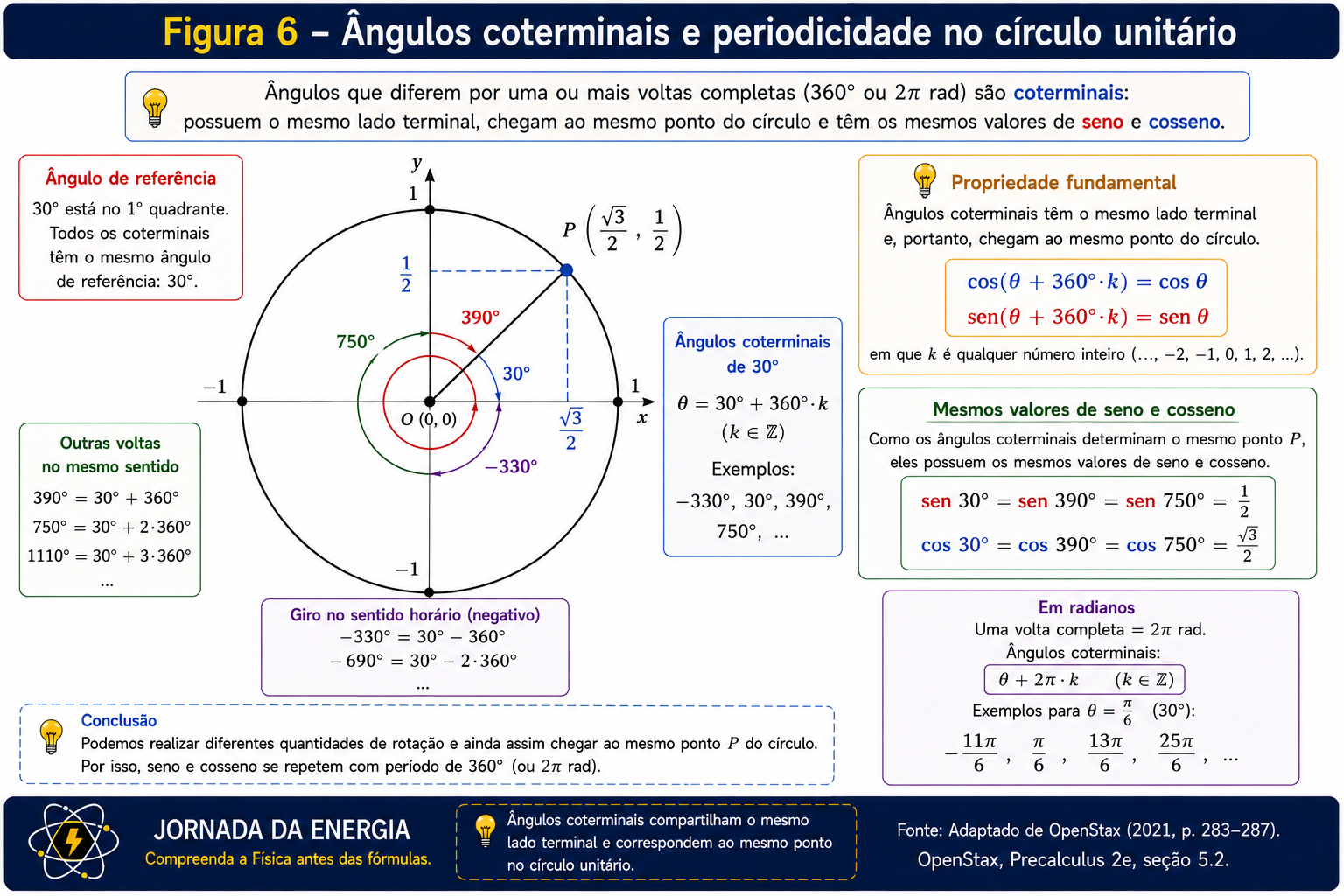

Ângulos coterminais: voltas diferentes, mesmo ponto
Até agora, percorremos principalmente uma volta do círculo trigonométrico, de 0° a 360°.
Mas nada nos obriga a parar depois de uma volta completa.
Imagine que o segmento OP comece novamente sobre o semieixo positivo de x e gire até:
θ = 30°
Ele chegará a determinado ponto P do círculo.
Agora imagine que, em vez de parar, o segmento complete uma volta inteira e continue por mais 30°.
O ângulo percorrido será:
360° + 30° = 390°
Onde estará a extremidade do segmento?
Exatamente no mesmo ponto P.
Isso acontece porque os 360° iniciais correspondem a uma volta completa.
Depois dela, o segmento retorna à posição de onde partiu e os 30° adicionais o levam novamente à mesma posição correspondente a 30°.
Portanto:
30° e 390° determinam o mesmo ponto no círculo trigonométrico.
Ângulos que possuem o mesmo lado inicial e terminam com o mesmo lado terminal são chamados de ângulos coterminais (OPENSTAX, 2021).
Podemos continuar acrescentando voltas:
390° = 30° + 360°
750° = 30° + 2 · 360°
Todos esses ângulos terminam exatamente na mesma posição.
E se girarmos no sentido contrário?
A mesma ideia funciona para ângulos negativos.
Partindo da posição inicial, podemos chegar ao ponto correspondente a 30° realizando uma rotação no sentido horário.
Para isso, percorremos:
−330°
Isso porque:
−330° + 360° = 30°
Portanto:
−330°, 30°, 390° e 750° são todos ângulos coterminais.
Eles representam quantidades diferentes de rotação, mas possuem o mesmo lado terminal e determinam o mesmo ponto no círculo (OPENSTAX, 2021).
De maneira geral, se θ representa determinado ângulo, todos os seus ângulos coterminais podem ser escritos como:
θ + 360° · k
em que k é um número inteiro.
Em radianos, como uma volta completa corresponde a 2π:
θ + 2π · k
com: k = …, −2, −1, 0, 1, 2, …
Essa relação nos permite compreender algo importante.
Os ângulos:
30°, 390° e −330° não são iguais como medidas de rotação.
Mas, no círculo trigonométrico, todos chegam ao mesmo ponto:
P = (√3/2, 1/2)
Consequentemente:
cos 30° = cos 390° = cos(−330°) = √3/2
e:
sen 30° = sen 390° = sen(−330°) = 1/2
A OpenStax apresenta os ângulos coterminais justamente como ângulos em posição padrão que compartilham o mesmo lado terminal, podendo ser obtidos adicionando ou subtraindo múltiplos inteiros de uma volta completa (OPENSTAX, 2021).
Isso revela uma característica fundamental do círculo trigonométrico:
podemos realizar diferentes quantidades de rotação e, ainda assim, chegar exatamente ao mesmo ponto.
E, se chegamos ao mesmo ponto, encontramos novamente as mesmas coordenadas.
Como essas coordenadas são:
P = (cos θ, sen θ)
os valores de seno e cosseno também voltam a se repetir.
É justamente daí que surge uma das propriedades mais importantes das funções trigonométricas:
a periodicidade.
O círculo se repete: a periodicidade
No bloco anterior, vimos que ângulos diferentes podem terminar exatamente no mesmo ponto do círculo trigonométrico.
Por exemplo:
30°, 390° e 750° representam diferentes quantidades de rotação, mas todos possuem o mesmo lado terminal.
Isso acontece porque:
390° = 30° + 360°
e:
750° = 30° + 2 · 360°
Cada acréscimo de 360° corresponde simplesmente a uma nova volta completa.
Agora lembremos que, no círculo unitário, cada ponto P possui coordenadas:
P = (cos θ, sen θ)
O cosseno corresponde à coordenada x e o seno à coordenada y do ponto associado ao ângulo (OPENSTAX, 2021).
Se, depois de uma volta completa, retornamos exatamente ao mesmo ponto, suas coordenadas também serão as mesmas.
Portanto:
cos(θ + 360°) = cos θ
e:
sen(θ + 360°) = sen θ
Em radianos, uma volta completa corresponde a:
2π
Logo:
cos(θ + 2π) = cos θ
sen(θ + 2π) = sen θ
Essa repetição regular recebe o nome de periodicidade.
Seno e cosseno são funções periódicas porque seus valores voltam a se repetir sempre que acrescentamos uma volta completa ao ângulo.
Essa propriedade decorre diretamente da interpretação dessas funções pelas coordenadas do ponto no círculo unitário (OPENSTAX, 2021).
Podemos generalizar:
cos(θ + 2πk) = cos θ
sen(θ + 2πk) = sen θ
em que:
k = …, −2, −1, 0, 1, 2, …
Isso significa que existem infinitos ângulos associados ao mesmo ponto do círculo e, consequentemente, aos mesmos valores de seno e cosseno.
Por exemplo:
sen 30° = sen 390° = sen 750° = 1/2
e:
cos 30° = cos 390° = cos 750° = √3/2
Mas há algo ainda mais importante nessa repetição.
Quando imaginamos o ponto P girando continuamente ao redor do círculo, sua coordenada vertical sobe, atinge um máximo, diminui, torna-se negativa, atinge um mínimo e volta a subir.
Depois de uma volta, todo esse comportamento começa novamente.
A coordenada horizontal faz algo semelhante.
É dessa repetição das coordenadas de um ponto que gira que surgem os comportamentos periódicos das funções seno e cosseno.
O círculo trigonométrico, portanto, não serve apenas para encontrar valores de ângulos.
Ele nos permite compreender geometricamente por que seno e cosseno se repetem.
E essa ideia será extremamente importante mais adiante, porque fenômenos periódicos — como oscilações, ondas e grandezas elétricas alternadas — podem ser descritos matematicamente por funções trigonométricas.
O círculo gira.
As projeções se repetem.
Nasce a periodicidade.
Do círculo às funções periódicas
Já sabemos que, ao completar uma volta no círculo trigonométrico, o ponto P retorna à mesma posição e suas coordenadas voltam a assumir os mesmos valores.
Mas podemos enxergar essa repetição de uma maneira ainda mais interessante.
Imagine acompanhar apenas a projeção vertical do ponto P enquanto ele gira ao redor do círculo unitário.
Partindo de 0°, essa projeção começa em zero.
À medida que o ponto sobe pelo primeiro quadrante, a projeção vertical aumenta até atingir seu valor máximo em 90°.
Depois, ela diminui até voltar a zero em 180°, torna-se negativa no terceiro quadrante, atinge seu valor mínimo em 270° e finalmente retorna a zero em 360°.
Depois de uma volta completa, todo esse comportamento começa novamente.
Como a coordenada vertical do ponto P corresponde ao seno do ângulo:
y = sen θ
esse movimento descreve exatamente a variação do seno.
Agora acompanhemos a projeção horizontal.
Em 0°, ela começa em seu valor máximo:
x = 1
À medida que o ponto gira, essa projeção diminui até chegar a zero em 90°, torna-se negativa, atinge seu valor mínimo em 180°, volta a zero em 270° e retorna ao valor máximo em 360°.
Como a coordenada horizontal corresponde ao cosseno:
x = cos θ
esse movimento descreve a variação do cosseno.
Assim, seno e cosseno podem ser compreendidos geometricamente como as coordenadas de um ponto que gira sobre o círculo unitário.
À medida que o movimento se repete, essas coordenadas também repetem seus valores, produzindo o comportamento periódico característico dessas funções (OPENSTAX, 2021).
Podemos resumir essa ideia:
o ponto gira → as projeções variam → uma volta se completa → as projeções se repetem.
Essa interpretação será especialmente importante mais adiante.
Muitos fenômenos físicos apresentam comportamentos que se repetem regularmente no tempo.
Oscilações mecânicas, ondas e grandezas elétricas alternadas podem ser descritas matematicamente com auxílio das funções seno e cosseno.
O círculo trigonométrico começa, assim, a construir uma ponte entre geometria, movimento e fenômenos periódicos.

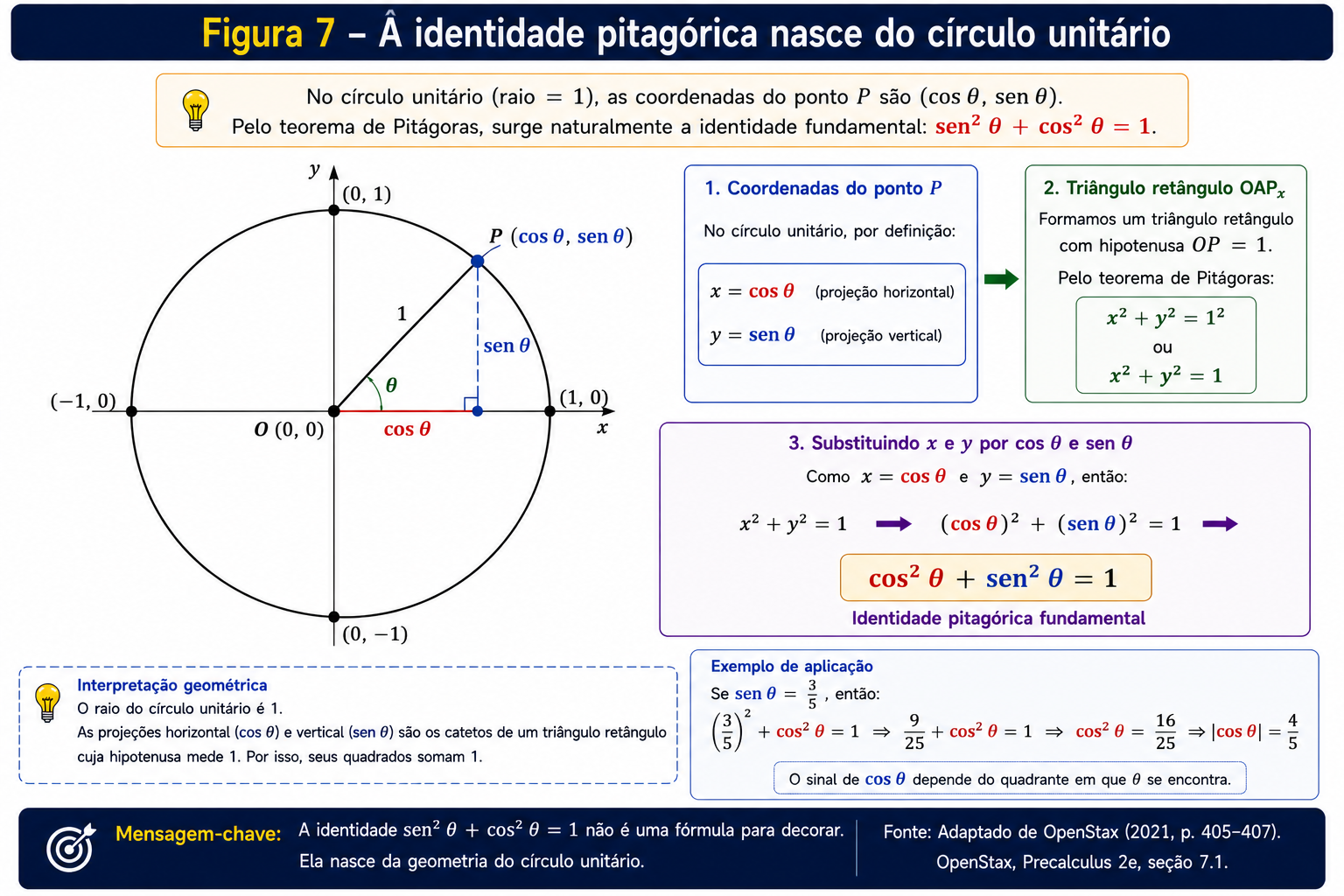

Mas existe ainda uma relação geométrica fundamental escondida nesse círculo.
Para qualquer posição do ponto P, podemos escrever:
P = (cos θ, sen θ)
Como P pertence ao círculo de raio 1 centrado na origem, suas coordenadas devem satisfazer a equação desse círculo:
x² + y² = 1
Substituindo:
x = cos θ
e:
y = sen θ
obtemos:
cos² θ + sen² θ = 1
ou, na forma tradicional:
sen² θ + cos² θ = 1
Essa relação recebe o nome de identidade trigonométrica fundamental.
E, mais uma vez, ela não precisa ser simplesmente decorada.
Ela nasce diretamente da geometria do círculo unitário.
O que a identidade fundamental nos permite descobrir?
Agora que compreendemos de onde surge a identidade trigonométrica fundamental, podemos utilizá-la para descobrir valores que ainda não conhecemos.
Suponha, por exemplo, que sabemos:
sen θ = 3/5
Pela identidade:
sen² θ + cos² θ = 1
temos:
(3/5)² + cos² θ = 1
portanto:
9/25 + cos² θ = 1
e:
cos² θ = 16/25
Logo:
|cos θ| = 4/5
Por que escrevemos o módulo?
Porque a identidade nos permite determinar o valor absoluto do cosseno, mas não, sozinha, o seu sinal.
Para descobrir o sinal, precisamos recuperar algo que já aprendemos: a posição do ângulo no círculo trigonométrico.
Como:
sen θ = 3/5 > 0
sabemos que a coordenada y do ponto P é positiva.
Isso significa que o ponto pode estar no primeiro ou no segundo quadrante.
Se θ estiver no primeiro quadrante, a coordenada x também será positiva.
Portanto:
cos θ = 4/5
Se θ estiver no segundo quadrante, a coordenada x será negativa.
Portanto:
cos θ = −4/5
Perceba como os conceitos começam a se conectar.
A identidade pitagórica nos permite obter o módulo do valor desconhecido.
O quadrante determina o seu sinal.
Assim, para encontrar completamente o valor de uma função trigonométrica, não basta apenas realizar o cálculo algébrico.
Também precisamos compreender onde o ponto correspondente ao ângulo está localizado no círculo.
Podemos resumir o raciocínio:
sen θ = 3/5
↓
sen² θ + cos² θ = 1
↓
|cos θ| = 4/5
↓
o quadrante determina o sinal
↓
1º quadrante → cos θ = 4/5
2º quadrante → cos θ = −4/5
Mais uma vez, conceitos que poderiam parecer independentes revelam fazer parte da mesma construção.
Círculo unitário, coordenadas, quadrantes, seno, cosseno e teorema de Pitágoras estão geometricamente conectados.
Essa conexão será particularmente importante quando começarmos a utilizar as relações trigonométricas para resolver problemas e, mais adiante, para descrever fenômenos físicos como oscilações, ondas e grandezas elétricas alternadas.
A geometria nos mostra de onde vêm as relações.
A álgebra nos permite utilizá-las.
Até onde seno e cosseno podem chegar?
Já sabemos que, para qualquer ponto P do círculo unitário:
P = (cos θ, sen θ)
Isso significa que o cosseno é a coordenada horizontal x do ponto, enquanto o seno é sua coordenada vertical y (OPENSTAX, 2021).
Agora podemos observar uma consequência diretamente na geometria do círculo.
Como seu raio vale 1, nenhum ponto da circunferência pode possuir coordenada x maior que 1 ou menor que −1.
Portanto:
−1 ≤ cos θ ≤ 1
Da mesma forma, nenhuma coordenada y pode ultrapassar 1 para cima nem −1 para baixo.
Logo:
−1 ≤ sen θ ≤ 1
Esses limites não são regras arbitrárias das funções trigonométricas.
Eles surgem diretamente das dimensões do círculo unitário (OPENSTAX, 2021).
Onde aparecem os valores extremos?
Observe os quatro pontos em que o círculo encontra os eixos.
No ponto:
P = (1, 0)
temos:
cos 0° = 1
O cosseno atingiu seu valor máximo.
No ponto:
P = (−1, 0)
temos:
cos 180° = −1
Agora o cosseno atingiu seu valor mínimo.
Para o seno, o raciocínio ocorre no eixo vertical.
Em:
P = (0, 1)
temos:
sen 90° = 1
O seno atingiu seu valor máximo.
E em:
P = (0, −1)
temos:
sen 270° = −1
O seno atingiu seu valor mínimo.
Portanto, a própria geometria do círculo unitário mostra que os valores do seno e do cosseno estão sempre compreendidos entre −1 e 1 (OPENSTAX, 2021).
Assim:
−1 ≤ sen θ ≤ 1
−1 ≤ cos θ ≤ 1
E todos os valores entre −1 e 1?
Sim.
Enquanto o ponto P percorre continuamente a circunferência, suas coordenadas também variam continuamente.
A projeção horizontal passa por todos os valores entre −1 e 1.
A projeção vertical também.
Isso significa que seno e cosseno não saltam simplesmente de 0 para 1 ou de 1 para −1.
Seus valores mudam continuamente à medida que o ponto gira.
Podemos imaginar essa transformação:
rotação do ponto P → variação das coordenadas x e y → variação de cos θ e sen θ
É justamente essa variação contínua, combinada com a periodicidade que estudamos anteriormente, que produz o comportamento característico das funções seno e cosseno.
E aqui aparece uma ponte importante para o que estudaremos posteriormente.
Se registrarmos a projeção vertical do ponto P à medida que o ângulo aumenta, começaremos a construir o gráfico da função seno.
Se registrarmos a projeção horizontal, construiremos o gráfico da função cosseno.
Portanto, os conhecidos gráficos ondulatórios de seno e cosseno não são desenhos arbitrários.
Eles podem ser entendidos como o registro das projeções de um ponto que gira ao redor do círculo unitário.
O que aprendemos com o círculo trigonométrico?
Começamos com uma ideia extremamente simples:
um segmento de comprimento constante girando em torno de um ponto.
Sua extremidade descreveu uma circunferência.
Depois fizemos uma escolha especial:
raio = 1
Nasceu o círculo unitário.
A partir daí, aquilo que inicialmente era apenas um movimento de rotação começou a revelar uma estrutura matemática muito mais rica.
Quando o segmento forma um ângulo θ com o semieixo positivo de x, sua extremidade ocupa um ponto P do círculo cujas coordenadas são:
P = (cos θ, sen θ)
Assim, ampliamos a interpretação que conhecíamos a partir do triângulo retângulo.
No círculo unitário, seno e cosseno podem ser compreendidos como as
coordenadas — ou projeções — de um ponto que gira:
o cosseno corresponde à coordenada horizontal e o seno à coordenada vertical (OPENSTAX, 2021).
Essa interpretação permitiu compreender por que os sinais de seno e cosseno mudam nos diferentes quadrantes.
Permitiu também entender de onde surgem os valores dos ângulos notáveis, como:
30°, 45° e 60°
e por que esses mesmos valores absolutos reaparecem em diferentes regiões do círculo.
Descobrimos ainda que uma volta completa não encerra o movimento.
Depois de:
360° = 2π rad
o ponto retorna à mesma posição e pode iniciar uma nova volta.
Daí surgem os ângulos coterminais e compreendemos geometricamente a periodicidade das funções seno e cosseno (OPENSTAX, 2021).
Também vimos que a conhecida identidade:
sen² θ + cos² θ = 1
não precisa ser encarada como uma fórmula isolada.
Ela nasce diretamente da geometria do círculo unitário:
x² + y² = 1
com:
x = cos θ
e:
y = sen θ
Por fim, o próprio raio do círculo mostrou que:
−1 ≤ sen θ ≤ 1
e:
−1 ≤ cos θ ≤ 1
Tudo isso surgiu de uma única construção geométrica.
O círculo é o começo, não o fim.
Talvez agora seja possível olhar para o círculo trigonométrico de maneira diferente.
Ele não é apenas uma figura cheia de ângulos e valores que precisam ser memorizados.
Ele é uma forma de transformar:
rotação em posição,
posição em projeções,
projeções em seno e cosseno,
e movimento circular em comportamento periódico.
Essa interpretação do seno e do cosseno pelas coordenadas do círculo unitário constitui uma das bases para estender as funções trigonométricas para além dos triângulos retângulos (OPENSTAX, 2021).
E é exatamente a partir daqui que nossa jornada pode continuar.
Nos próximos artigos, vamos separar aquilo que hoje observamos simultaneamente.
Primeiro, acompanharemos apenas a projeção vertical do ponto que gira e veremos nascer a função seno.
Depois, acompanharemos sua projeção horizontal e estudaremos a função cosseno.
E, finalmente, veremos como a relação entre essas duas projeções nos conduz à tangente.
O círculo trigonométrico nos deu o mapa.
Agora podemos seguir cada caminho separadamente.
REFERÊNCIAS
OPENSTAX. Precalculus 2e. Houston, Texas: OpenStax, Rice University, 2021. Cap. 5, especialmente as seções 5.1 — Angles e 5.2 — Unit Circle: Sine and Cosine Functions. Disponível em: OpenStax — Precalculus 2e. Acesso em: 15 ago. 2026.
KHAN ACADEMY. Trigonometria: funções trigonométricas. [S. l.]: Khan Academy, [s. d.]. Disponível em: Khan Academy — Funções trigonométricas. Acesso em: 15 ago. 2026.
